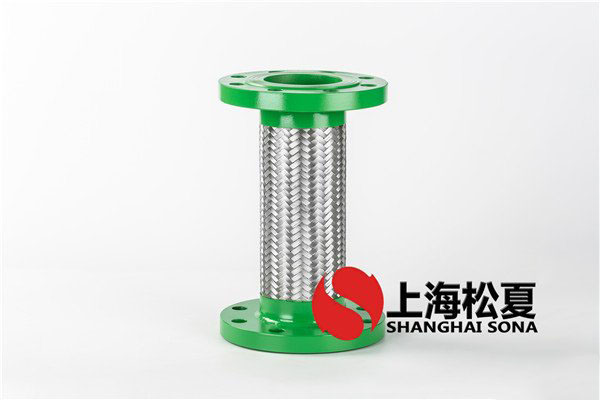

JTW-PTFE型內襯四氟金屬軟管
來源:上海松夏減震器有限公司????發布時間:2021-05-19 10:25
JTW-PTFE內襯四氟金屬軟管,上海松夏減震器廠家專業生產襯四氟松套法蘭軟管波紋管
特點:通用性能好、耐腐蝕性強。通徑:DN15~DN500。先進的生產設備和嫻熟的技術工人為您提供最優質的襯四氟不銹鋼金屬軟接。
先進的生產設備和嫻熟的技術工人為您提供最優質的襯四氟不銹鋼金屬軟接。如有特殊壓力,特殊口徑需求,我公司亦可定制,咨詢電話:400-672-2008
襯四氟松套法蘭編織波汶管詳細說明:
襯四氟松套法蘭軟管波紋管
特點:通用性能好、耐腐蝕性強
通徑:DN15~DN400
材料:
(1)法蘭:碳鋼/不銹鋼;
(2)接管:碳鋼/不銹鋼;
(3)網套扣壓圈:不銹鋼;
(4)金屬波管:SUS304/316;
(5)網套:SUS304/316
(6)四氟
襯四氟金屬軟管參數表:
型號 | 公稱通徑( mm ) | 內徑 | 外徑( mm ) | 最小曲半徑( mm ) | 最高使用壓力( Mpa ) | ||
本體 | 一層網 | 靜態 | 動態 | 2 層套網 | |||
JTW | 14 1/2 ″ | 14 | 20 | 22 | 62 | 120 | 12.5 |
16 5/8 ″ | 16 | 23 | 25 | 80 | 150 | 10 | |
20 3/4 ″ | 20 | 28 | 30 | 100 | 180 | 8 | |
25 1 ″ | 25 | 35 | 37 | 120 | 280 | 7.5 | |
32 1 1/4 ″ | 32 | 43 | 45 | 140 | 340 | 6.4 | |
40 1 1/2 ″ | 40 | 51 | 53 | 180 | 450 | 5.6 | |
50 2 ″ | 50 | 62 | 64 | 220 | 550 | 4 | |
65 2 1/2 ″ | 65 | 79 | 82 | 280 | 650 | 4 | |
80 3 ″ | 80 | 97 | 100 | 350 | 800 | 4 | |
100 4 ″ | 100 | 122 | 125 | 400 | 1000 | 4 | |
125 5 ″ | 125 | 151 | 155 | 500 | 1200 | 4 | |
150 6 ″ | 150 | 180 | 184 | 600 | 1500 | 4 | |
175 7 ″ | 175 | 210 | 215 | 700 | 1750 | 4 | |
200 8 ″ | 200 | 240 | 245 | 800 | 2000 | 4 | |
250 10 ″ | 250 | 298 | 303 | 1000 | 2200 | 4 | |
300 12 ″ | 300 | 360 | 365 | 1200 | 2500 | 2.5 | |
350 14 ″ | 350 | 410 | 415 | 1400 | 3000 | 2.5 | |
400 16 ″ | 400 | 460 | 465 | 1600 | 3500 | 2.5 |
上海松夏減震器有限公司是到目前為止少有的上海老品牌減震器制造廠家,公司實力躋身全國前三,是減震器行業的翹楚,歡迎廣大新老客戶朋友來廠參觀考察,熱線電話021-60344211.來廠考察預約熱線:18317127770.
金屬軟管是現代工業設備連接管線中的重要組成部件。金屬軟管用作電線、電纜、自動化儀表信號的電線電纜保護管和民用淋浴軟管,規格從3mm到150mm。小口徑金屬軟管(內徑3mm-25mm)主要用于精密光學尺之傳感線路保護、工業傳感器線路保護。
由于制作軟管主要零件的材料是采用奧氏體不銹鋼,因而保證了軟管優良的耐溫性和耐蝕性,軟管的工作溫度范圍極廣,為 -196—600 ℃,使用的軟管按管道所通介質的腐蝕性選擇適用的不銹鋼牌號,即可保證軟管的耐蝕性,金屬軟管有以下幾個特點:
1.金屬軟管整體采用1Cr18Ni9Ti不銹鋼材料制成,具有較強的耐腐蝕能力。
2.軟管管體為薄壁不銹鋼管體液壓成形,具有較強的柔韌性、伸縮性、彎曲和抗振能力強、編織網套的加強保護、使之具有更高的承壓能力。
3.軟管兩端的連接還可制成除螺紋、法蘭標準之外的其他連接方式,方便連接和使用。
4.該產品不僅適于與旋轉接頭的配套,而且廣泛用于多種流體介質輸送的軟性連接。
1、管道的安裝應力
在復雜的管路系統中,常常出現由于空間位置條件的限制,造成安裝工作上的種種困難:成型的管子裝不上去;彎過去、正過來,湊合裝上去的管子,將不可避免地產生局部的冷校正。根據管子通徑和現場的具體情況不同,冷校正量從幾毫米至幾十毫米,有的達數百毫米。實踐證明,該量越大,其內應力也就越高,這些殘留在管路系統中的安裝應力,無疑地是極大隱息。
某型號發動機中的一段軸承潤滑油導管,在實際運行中多次發生斷裂事故,就是因為安裝應力過高所致。
由于可以隨意彎曲并在額定彎曲半徑條件下彎曲所產生的內應力極小,所以,它能給安裝工作帶來極大的方便,對管路系統的安全運行也起著一定的保障作用。這是某些管路系統必須使用金屬軟管的主要原因。
2、補償管道位置
由于裝卸模具的需要,硫化機上的活動缸將作向上和向下方向的運動。紫銅蛇形管往復運動多次之后,就會發生疲勞斷裂,雖然修復后還可以繼續使用,但停車修復會造成時間損失。橡膠管雖然具有良好的柔軟特性,抗疲勞能力也很強,但在承壓、耐溫、抗老化等方面又是薄弱環節,一般使用幾個月以后,也無法再繼續下去。金屬軟管良好的綜合性能在此得到充分地體現。在一般工業領域中,除壓力、溫度之外,還常常存在著一些如疲勞、腐蝕、振動、壓迫、沖擊等苛刻的條件,在這樣的情況之下,用來補償管道的位置移動是最合適的了。
3、吸收振動
某巨型建筑,大廳內空調是由固定在地下室的6FWB機組提供的。機組振動通過連接管道這個橋梁,一直傳到地面大廳內,噪音值達45dB。在這樣的環境中,人們總覺得有一種不適之感。改進設計后,在連接管道上串接了金屬軟管,不僅吸收了部分由機組振動所產生的噪音,管系中流體脈動所產生的噪音也被吸收了不少,此時,地面大廳內噪音值僅為33dB,大大地改善了廳內的環境。
能夠吸收振動,它不僅可以提高系統疲勞破壞的能力,還可以達到降低噪音之效果。某些管路系統采用金屬軟管,原因就在于此。
