松夏橡膠空氣彈簧的分類

  橡膠空氣彈簧是一種理想的隔振元件。橡膠空氣彈簧是在柔性密閉容器中加入壓力空氣，利用空氣壓縮的非線性恢復力來實現隔振和緩沖作用的一種非金屬?gòu)椈伞Ｋ哂袃?yōu)良的非線性硬.性，因而能夠有效限制振幅，避開共振，防止沖擊。橡膠空氣彈簧隔振系統的固有頻率可以設計得很低，甚至達1Hz以下，而橡膠隔振器的自振頻率一般為5-7 Hz。所以橡膠空氣彈簧的隔振效率比起其它隔振元件高得多，而且能夠隔離低頻振動。.別是因?yàn)橄鹉z空氣彈簧隔振系統容易實施主動控制，作為一種具有可調非線性靜、動態剛度及阻尼.性的隔振元件，橡膠空氣彈簧的應用越來越廣泛。

  橡膠空氣彈簧的分類

目前國內、外對橡膠空氣彈簧的分類方法很不統一，大致有下列幾種：

(一) 按橡膠囊的曲數分類

橡膠空氣彈簧按橡膠囊的曲數分為單(一)曲，雙(二)曲，三曲，……，n曲，如圖1-3和圖1-4所示。隨著曲數的增加，剛度變小，橡膠空氣彈簧隔振系統的固有頻率也相應減小。但這不僅給制造上帶來了麻煩，而且還會引起橡膠囊的彈性不穩，因此一般只使用到4曲。

(二) 按結構型式分類

1. 德國《橡膠空氣彈簧》一書中的分類：

膠囊型橡膠空氣彈簧： 輪胎型 [ 圖1-3 C]

平板型 [ 圖1-3 A、B

耳垂型 [ 圖1-4 B ]

2. 我國的分類：

橡膠空氣彈簧： 1、囊式橡膠空氣彈簧 [ 圖1-2、1-3 ]

2、約束膜式橡膠空氣彈簧 [ 圖1-4 A ]

3、自由膜式橡膠空氣彈簧 [ 圖1-4 B ]

其他

囊式橡膠空氣彈簧 囊式橡膠空氣彈簧是由橡膠膜制成的提燈(燈籠)形結構，可以是一段或由數段串接而成，分別稱為單曲、雙曲或多曲囊式橡膠空氣彈簧。在各段之間鑲有金屬輪緣，借以承受內壓張力的作用。

膜式橡膠空氣彈簧 膜式橡膠空氣彈簧的構造是在金屬外筒與內筒，或缸筒與活塞之間放置橡膠膜，通過膜的變形實現整體伸縮。在外筒的內壁與內筒的外壁上預先給出適當?shù)膬A斜或曲面，據此橡膠膜伸縮時可沿該壁面發生變形，受壓面積隨變形而變化。這就可以獲得在額定高度下很軟，而在大位移時變硬的.性，即合適的非線性彈性.性。膜式橡膠空氣彈簧又分為約束膜式和自由膜式。

(三) 按角度是否變化分類

1.只有內角發生變化，外角不發生變化的橡膠空氣彈簧，稱為內角變型橡膠空氣彈簧;

2.只有外角發生變化，內角不發生變化的橡膠空氣彈簧，稱為外角變型橡膠空氣彈簧;

3.內角和外角都發生變化的橡膠空氣彈簧，稱為雙變角型橡膠空氣彈簧;

4.內角和外角都不發生變化的橡膠空氣彈簧，稱為不變角型橡膠空氣彈簧。

                    A                                                 B                                                      C

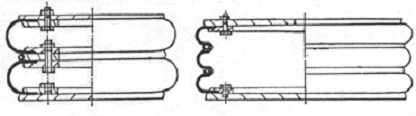

圖1-3 囊式橡膠空氣彈簧橡膠囊模型

A 雙曲,B三曲,C單曲

                                  A                                                                          B

圖1-4 膜式空氣彈簧橡膠囊模型

A 約束膜式 B 自由膜式
